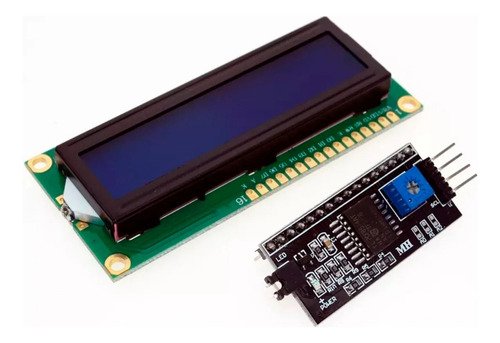

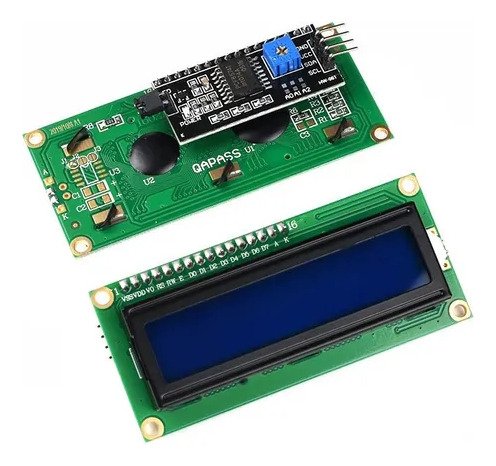

Display Lcd 16×2 1602 Azul C/ I2c Serie Arduino E106

LCD1602 IIC/I2C con retroiluminación azul
Descripción:
Fondo azul con letras blancas
Módulo LCD 1602 estándar (retroiluminación/pantalla azul)

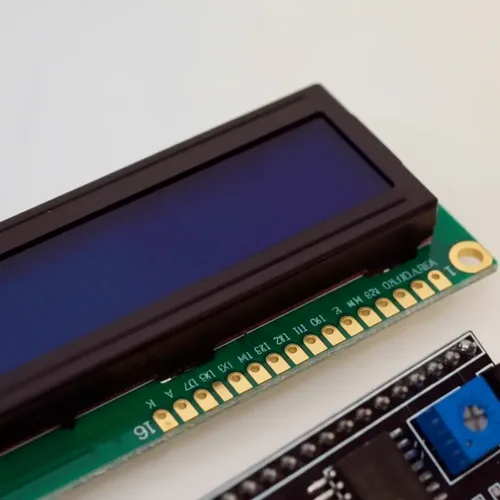

CONECCIONADO:

Pin 1: VVS (conexión a tierra)
Pin 2: VDD (conexión a la fuente de alimentación positiva de 5 V)
Pin 3: V0 (conexión a la fuente de alimentación positiva) es el lado de ajuste de contraste de la pantalla LCD. El contraste es más bajo cuando se conecta a la fuente de alimentación positiva y el contraste es más alto cuando se conecta a la fuente de alimentación a tierra.
Pin 4: RS (conexión a registro); los niveles altos seleccionan el registro de datos; los niveles bajos, el registro de instrucciones.
Pin 5: R/W (conexión a la señal de lectura/escritura); los niveles altos seleccionan la operación de lectura; los niveles bajos, la operación de escritura. Cuando RS y RW están en nivel bajo, se pueden escribir instrucciones o mostrar la dirección. Cuando RS está en nivel bajo y RW en nivel alto, se puede leer la señal. Por el contrario, se pueden escribir datos.
Pin 6: E (conexión a la alimentación). Cuando E pasa de nivel alto a nivel bajo, el módulo LCD ejecuta el comando.
7-14 pines: D0-D7 son cables de datos dobles de 8 bits.
15 pines: positivo para retroiluminación
16 pines: negativo para retroiluminación

Características:
Nuevo y de alta calidad.

Módulo de pantalla LCD con luz negra azul.
Amplio ángulo de visión y alto contraste.
Controlador LCD integrado equivalente al estándar industrial HD44780.
Comúnmente utilizado en: fotocopiadoras, faxes, impresoras láser, equipos de prueba industriales, equipos de red como routers y dispositivos de almacenamiento.
Tipo LCM: Caracteres
Puede mostrar 2 líneas de 16 caracteres.
Funciona con 5 V CC.
Dimensiones del módulo: 80 mm x 35 mm x 9 mm.
Área de visualización: 64,5 mm x 16 mm.
