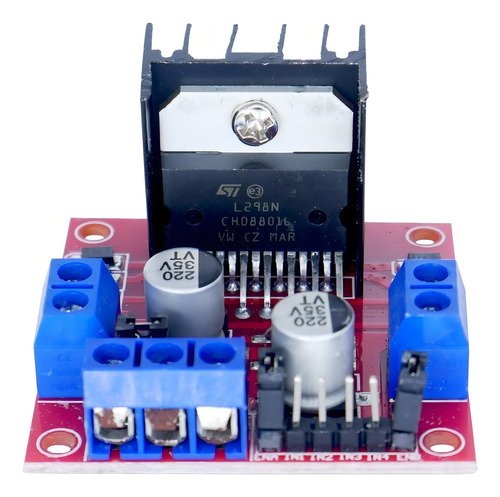

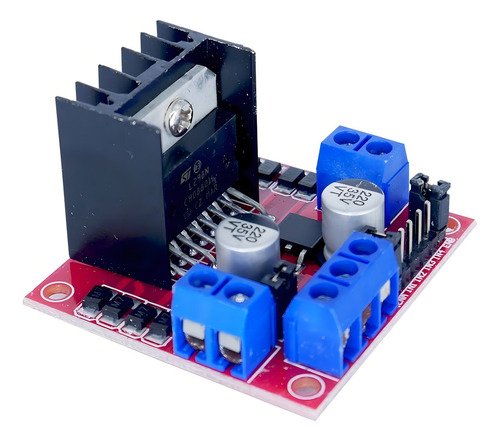

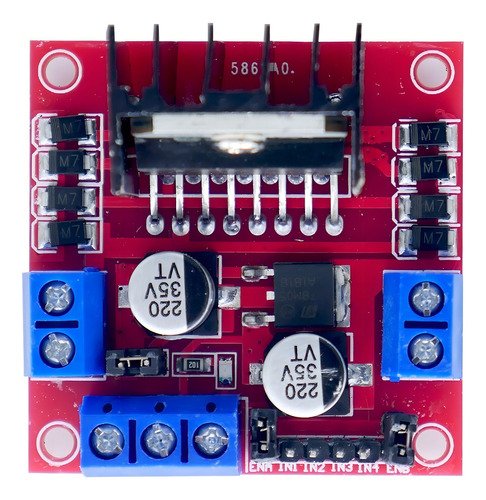

Este módulo basado en el chip L298N permite controlar dos motores de corriente continua o un motor paso a paso bipolar de hasta 2 amperios.
El módulo incluye diodos de protección y un regulador LM7805 que proporciona 5V a la parte lógica del integrado L298N. Dispone de jumpers de selección para activar cada una de las salidas del módulo (A y B). La salida A está compuesta por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.
ESPECIFICACIONES
– Doble puente H
– Chip L298N (ST)
– Voltaje lógico: 5V
– Tensión de salida: 5V-35V
– Corriente de control: 0mA – 36mA
– Corriente máxima de salida: 2A (puente simple)
– Potencia máxima de 25W
– Tamaño 43X43X27mm
– El L298 facilita la conducción de dos motores de corriente continua o un motor paso a paso bipolar.
LA COMPRA INCLUYE
– 1 Módulo driver motores paso a paso L298N
SKU:L298N-MODULE
